水性环保、低温固化、阻燃耐高温、自洁耐污、高硬耐磨、耐水耐酸碱、耐盐雾、耐化学品及高耐候性。
高硬耐磨
硬度>3H，高温大于850℃可多次成膜达成硬度莫氏大于4度。
可耐900℃
涂层可达900℃，>200小时时效，具有良好的耐冷热冲击性能。
自洁耐污
纳米缩孔带来低表面张力及低摩擦系数，实现耐污和防涂鸦效果。
耐酸碱性
5%硫酸、5%氢氧化钠中浸泡72h，漆膜不起泡，不脱落。
耐化学品
高致密度的网链结构和迷宫效应达成良好的酒精及汽油抗蚀层。
水性环保
不含VOC，对环境和人体无危害，施工简便。
1. 浆料参数：
| 产品外观 | 粘稠液体（颜色可调） |
| 固含量 | 50~65% |
| 涂层细度 | ≤30μm |
| 施工工艺 | 喷涂/丝网印 |
| 粘度（mPa·s） | 2000-6000 |
2. 工艺参数：
| 产品牌号 | Y300 | Y500 | Y700 | YR700 | Y900 |
|---|---|---|---|---|---|
| 干膜厚度 | 25-35μm | ||||
|
耐温隔焰时效 （>2000h） |
≤300°C | ≤500°C | ≤700°C | ≤700°C | ≤900°C |
|
涂层干燥 （自干/80°C/220°C） |
30min（220°C） | ||||
| 产品牌号 | 干膜厚度 |
耐温隔焰时效 （>2000h） |
涂层干燥 （自干/80°C/220°C） |
|---|---|---|---|
| Y300 | 25-35μm | ≤300°C | 30min（220°C） |
| Y500 | ≤500°C | ||
| Y700 | ≤700°C | ||
| YR700 | ≤700°C | ||
| Y900 | ≤900°C |
3. 涂层参数：
| 涂层附着力 | 涂层硬度 |
|---|---|
| ≤1级 | >3H（Y系列），>2B（YR系列） |
以上参数仅供参考，具体以实际应用为准（因工艺和基材实况有关系）
水性有机耐高温涂料 vs. 普通涂料
|
涂料 类型 |
常规丙烯酸 与环氧涂料 |
有机硅 涂料 |
有机氟 涂料 |
水性陶瓷 涂料 |
金属搪瓷 |
水性有机 耐高温涂料 |
|
干燥成型 温度 |
常温或 180℃ |
室温或者 150-250℃ |
室温或者 150-250℃ |
200℃ | 850℃ |
室温/ 80℃/220℃ |
| 硬 度 | HB-2H | HB-2H | HB-H | HB-3H | ≥6H | >3H，>2B |
| 耐温性 | ≤180℃ | ≤300℃ | ≤300℃ | 400℃ | 400℃ | ≤900℃ |
| 耐 水 | 差 | 好 | 好 | 差 | 好 | 好 |
| 耐溶剂 | 差 | 差~好 | 差 | 好 | 很好 | 很好 |
| 耐酸碱 | 差 | 差 | 好 | 好 | 差 | 很好 |
| 成 本 | 低 | 高 | 高 | 适中 | 低 | 适中 |
实验测试：
火火烈鸟水性有机硅耐高温涂料、国外某知名品牌的水性有机硅耐高温涂料1号、2号、3号样品。

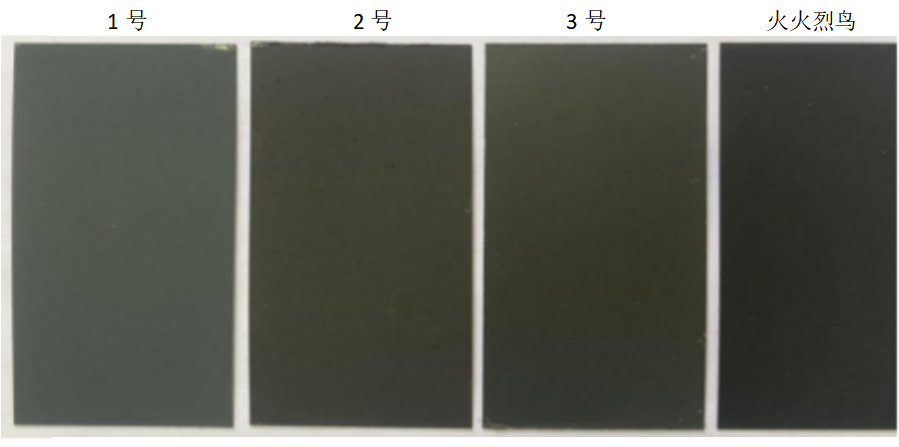

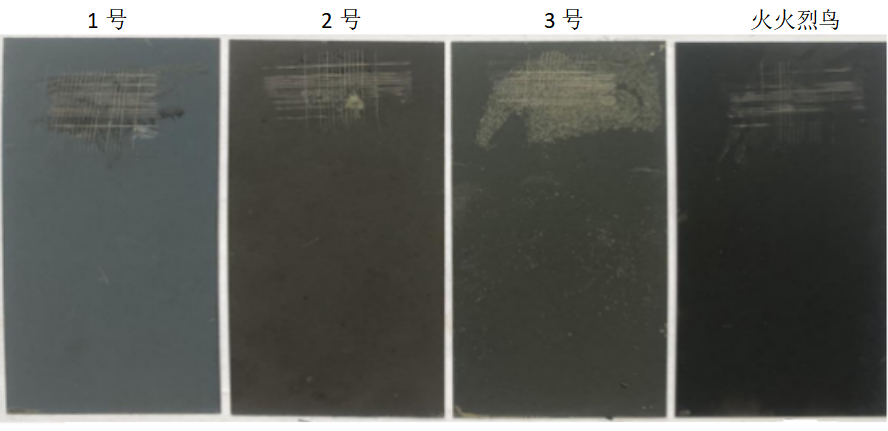

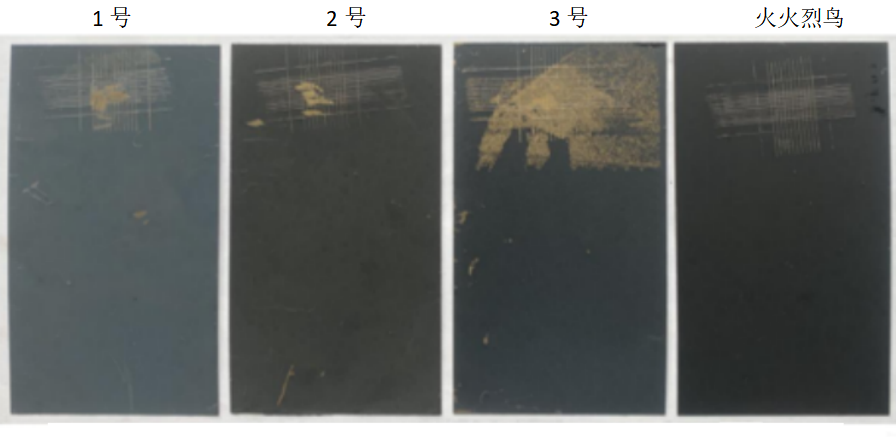

对以上4个涂料的基本物性和主要性能如耐热性能、室温交变性能、220℃/400℃/600℃烘烤后的附着强度进行了测试。

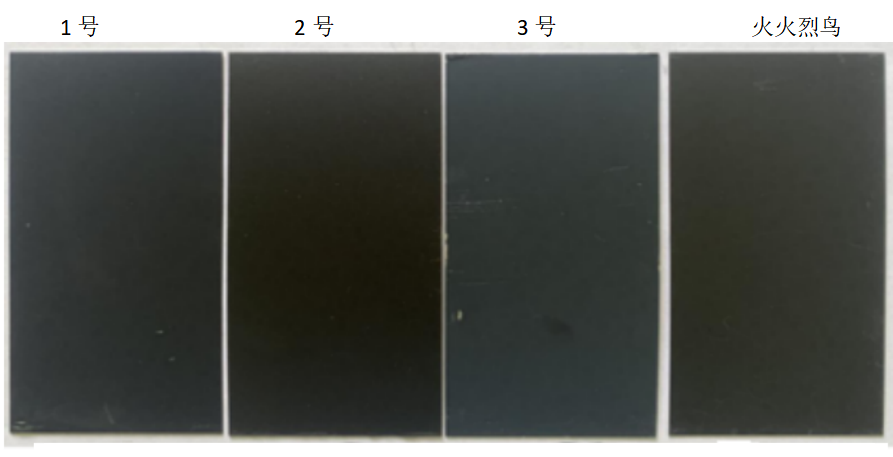

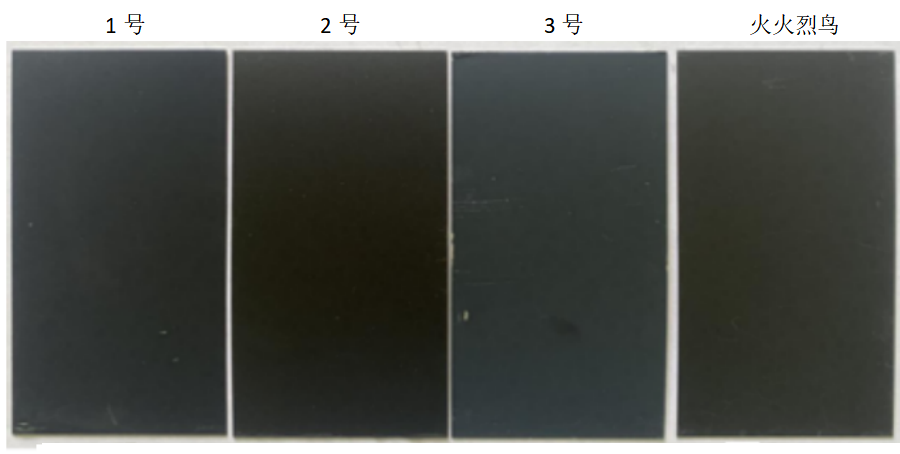

220℃/0.5h固化后的外观
4个实验试片均漆膜完整，无开裂。

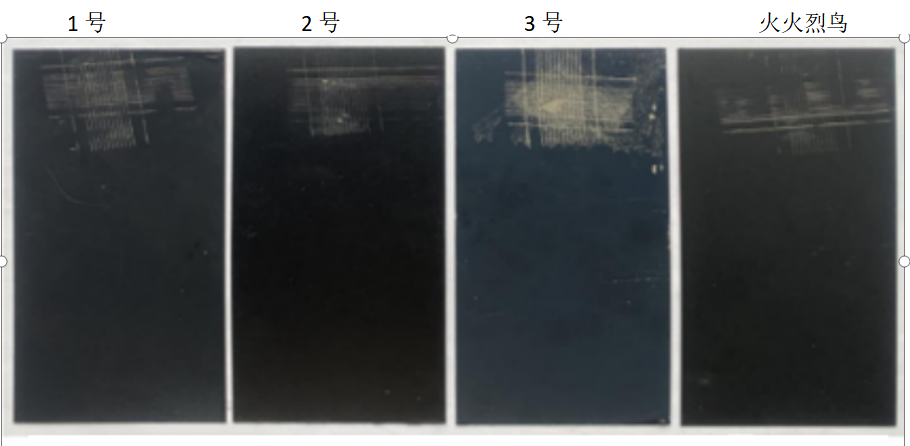

220℃/0.5h固化后的附着力
4个实验试片均通过百格测试，附着力0级。
涂层工艺
工艺要求
Y系列应用于各类金属基材、陶瓷基材、水泥基材及人造石等。
电烤箱
焚烧炉
防火门
烧烤炉
YR系列应用于玻纤布、化纤布等织物上，以及各类金属基箔材等。
玻纤布
焊接防护服
金属箔
高铁耐火隔热层
石墨烯油墨
铁基高温重防腐涂料
玻璃基钢化油墨
陶瓷基高温保护涂料
免费领取样品
Copyright © 2008-2022 安米微纳新材料（广州）有限公司 版权所有 粤ICP备17039121号
免责声明：本站旨在分享特种涂层的相关知识和资讯。大部分图文来自本公司，小部分来自网络等。其中来自网络等的版权归原作者所有。
对于站内的新闻资讯图文，本公司不表示赞同其观点，也不对其真实性负责。如果您认为有侵权，敬请通知我们，我们马上处理。
