低阻值<1~3 mΩ/□(25μm)、低收缩比、高结合力、平滑致密、高硬耐磨、耐高温抗氧化还原、耐酸碱盐雾。
高电导性
FY600方阻: ≤3.0mΩ/□(25μm)
FY800方阻: ≤2.0mΩ/□(20μm)
电导稳定
因无机熔接,可同步实现:网链式、隧道式和磁场式传导,固可长时效稳定使用。
久耐高温
材料是无机类,经高温600/820℃熔接实现,理论可达700℃/950℃的工况温度。
高硬耐刮
可以获得>莫氏3的硬度,以及>30Mpa附着力,相对耐刮。
平滑致密
因核心材料低温熔融封接自流平,可带来平滑致密效果。
高耐酸碱
因配方是无机非金属改性材料,形成玻璃/陶瓷态的稳定晶体结构,故在酸碱环境稳定。
低收缩比
采用球形及类球的核心材料,经黄金级配,收缩比较低,而获得较高的尺寸稳定性。
强抗氧化
因配方是无机非金属改性材料,形成玻璃态/陶瓷态的稳定晶体结构为载体封接,具有较高的抗氧化/还原的性能。
1. 涂料参数:
产品牌号 | FY600 | FY800 |
---|---|---|
产品外观 | 灰棕色液体 | |
固含量 | 75~77% | 78~82% |
涂料细度 | ≤25μm | ≤10μm |
粘度(mPa·s) | 500Pa.s(25℃) |
2. 工艺参数:
产品牌号 | FY600 | FY800 |
---|---|---|
涂层施工工艺 | 300目丝网印 | 200~250目丝网印 |
耐温时效 (>2000h) |
700℃,>2000h | |
烘干方式 | 120℃/20min或者150℃/15min | |
熔接方式 | 600±30℃(峰值时间10min) | 820±30℃(峰值时间10min) |
3. 涂层参数:
产品牌号 | FY600 | FY800 |
---|---|---|
涂层附着力 | ≥4kg(90o垂直拉力2mm2) | 干膜:2×2m㎡,垂直拉力>5kg。老化:150℃/48小时>4kg |
涂层电阻 | ≤3.0mΩ/□(25μm) | ≤2.0mΩ/□(20μm) |
可焊性 | 3~5秒(230±5℃获得98%的覆盖率) | 良好 |
耐焊性 | ≥5秒(260±5℃获得90%的覆盖率) | 良好 |
耐温极限 | 750℃ | 950℃ |
涂层硬度 | 莫氏>3,铅笔>9H | |
网版清洗 | 酒精擦洗 | |
耐酸碱性 | pH:5~9,>36h | |
结膜外观 | 致密平滑,白色带金属光泽 | |
收缩比% | <5 |
以上参数仅供参考,具体以实际应用为准(因工艺和基材实况有关系)
1. 基材处理:对基材除油、除锈和除污等。
2. 涂料预备:
使用前请充分搅拌均匀,禁止添加任何稀释剂,为保证银浆烧结后膜层质量,请在使用前检测烧结炉的显示温度和实际温度是否有温差。
3. 工艺:
丝网印:选用150~300(FY600)/200~250(FY800)目丝网,方阻及产品功率参数可透过网孔大小和多层印刷控制层厚获得。
4. 烧结工艺:
烧结工艺温度示意图参考
电阻浆料、发热浆料、导电浆料、屏蔽浆料等。广泛应用于烧结型石墨烯涂层电极、玻璃、陶瓷、金属绝缘层及云母片等基材的电导、发热和屏蔽等。
电热水器

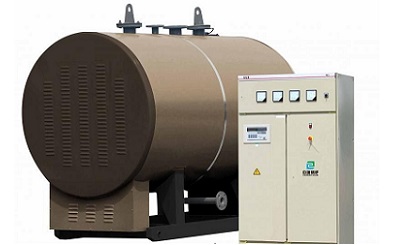

电热锅炉

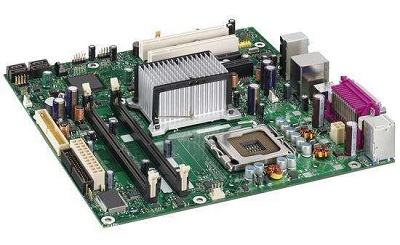

电路主板
电热烤箱
