可随炉钢化、熔接工艺温度窗口宽460~900℃、颜色光哑度可调、附着力>30Mpa、高硬耐磨防刮伤、耐酸碱盐雾、长时效稳定。
绿色环保
该产品属于无机玻璃态材料、环保无污染。
工艺多样
A)涂层工艺可选择喷涂、刷涂、辊涂、喷墨及丝网印等;
B)熔接工艺可选择隧道炉、马弗炉及工业烤炉等。
久耐高温
涂层耐温可达400℃,>3000小时时效。
抗刮伤强
可达1500HV/10Kg/30S。
高附着力
因基材与油墨是熔接机理完成,其附着力可达100Mpa以上。
高耐候性
无机玻璃态材质,抗氧化、耐酸碱,耐盐雾、耐紫外光,在各种环境中长期稳定。
1. 涂料参数:
产品外观 |
粘稠液体(颜色可调) 目前涂料颜色有蓝色/浅黄/深黄/铁红/绿色/黑色/白色等 目前还有仿大理石纹路玻璃油墨,欢迎来电咨询打样。 |
固含量 | 70~76% |
涂层细度 | ≤25μm |
线膨胀系数 | 70×10-7(可微调) |
产品粘度(mPa·s) | 11000-12500 |
2. 工艺参数:
产品牌号 | B180 | B280 | B380 | B470 | B570 | B760 |
钢化炉类型 | 连续/双向式钢化炉 | |||||
适合玻璃厚度 | 3~4mm | 6mm | 8mm | 10mm | 12mm | 16mm |
涂层施工条件 | 100~300目丝网 | 辊涂或150~300目丝网 | ||||
熔接工艺时间 | 185秒 | 280秒 | 380秒 | 470秒 | 570秒 | 760秒 |
工艺熔接温度 | 约690℃(原则上匹配钢化工艺) |
3. 涂层参数:
干膜厚度 | 涂层光哑度 | 涂层附着力 | 涂层硬度 | 落球强度1Kg |
---|---|---|---|---|
25~50μm | 70(可调) | 可达30~160Mpa | 莫氏>5度,>9H | >1000mm |
干膜厚度 | 25~50μm |
---|---|
涂层光哑度 | 70(可调) |
涂层附着力 | 可达30~160Mpa |
涂层硬度 | 莫氏>5度,>9H |
落球强度1Kg | >1000mm |
以上参数仅供参考,具体以实际应用为准(因工艺和基材实况有关系)
1. B系列钢化玻璃油墨与其他玻璃油墨的性能对比:
涂料类型 | 常规丙烯酸/环氧烤漆 | 有机硅油墨 | B系列钢化玻璃油墨 |
干燥成型温度 | 120~150℃ | 120~150℃ | 580℃ |
硬度 | HB~2H | HB~2H | 莫氏>5度,>9H |
耐温性 | ≤180℃ | ≤300℃ | 500℃以上 |
柔韧性 | 好 | 好 | 一般 |
耐水 | 好 | 好 | 好 |
耐溶剂 | 差 | 差~好 | 好 |
耐酸碱 | 差 | 差 | 好 |
成本 | 低 | 高 | 适中 |
2. B系列钢化玻璃油墨与其他玻璃油墨的优缺点对比:
高温涂料类型 | 主要成膜物 | 优 点 | 缺 点 |
常规丙烯酸/环氧烤漆 |
丙烯酸 环氧树脂 |
力学性能好,附着力高、、 硬度、耐磨、耐冲击性好, 隔绝水汽、防氧化、 外观丰满度好。 |
耐温性能差(180℃以下), 高温发软、发烟、燃烧。 需要专门的施工工艺设备。 |
有机硅涂料 | 有机硅树脂 |
附着力好、施工简便、 成本低、光泽高、外观好, 绝缘性好,有一定的耐腐蚀性。 |
耐温性能不足(250℃以下), 高温发软、发烟、燃烧,耐沾污、 耐溶剂、耐腐蚀性能不足。 |
B系列钢化玻璃油墨 |
无机高温 粘接剂 |
耐高温(长期耐400℃) 耐腐蚀、耐老化、耐明火、 硬度高(9H)、 耐磨、可重涂、易施工。 |
柔韧性一般,不抗机械冲击, 需要500℃以上高温烧结。 |
传统涂层施工工艺与B系列钢化玻璃油墨施工工艺对比:
新型熔接涂层工艺,大大缩短了工艺流程:
工艺对比 | 传统涂层 施工工艺 |
新型熔接 涂层工艺 |
工艺流程 | 长 | 短 |
厂房面积 | 大 | 小 |
设备 | 多 | 少 |
电耗 | 多 | 少 |
耗材 | 多 | 少 |
人工 | 多 | 少 |
成本 | 高 | 低 |
工业固废 | 多 | 多 |
危险废物 | 多 | 少 |
环保问题 | 多 | 少 |
1. 基材处理:除油、除锈和除污等。
2. 涂料预备:
可用水进行稀释至合适的施工粘度,如喷涂粘度推荐25-35S。
3. 工艺:
● 丝网印:适合平板基件,选用100-200目丝网,遮盖力、光哑度及相关功能参数可透过网孔大小和多层印刷控制层厚获得。
● 喷墨:适合各种形状基件,遮盖力、光哑度及相关功能参数可透过多次喷涂控制层厚获得。
● 辊印刷:适合平板基件,遮盖力、光哑度及相关功能参数可透过多辊印刷控制层厚获得。
4. 玻璃钢化熔接工艺:

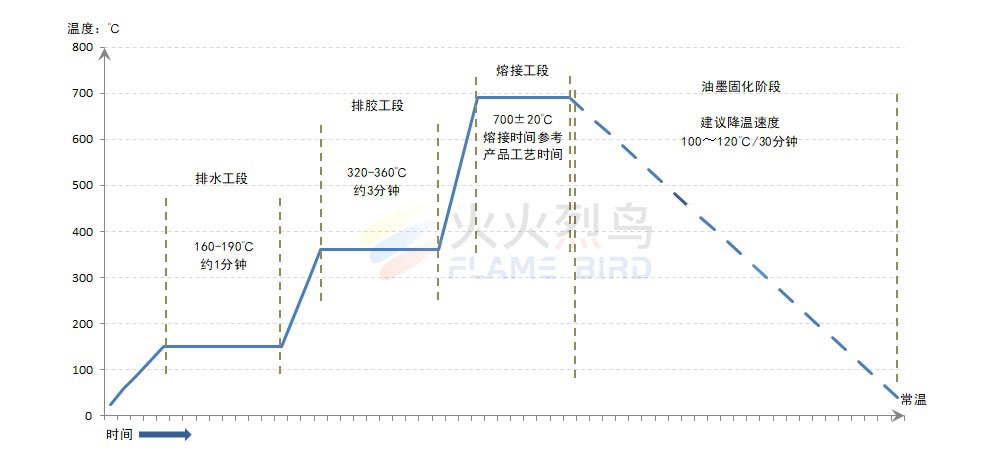

熔接过程工艺温度示意图参考
原则匹配钢化工艺,如前段可加以下排水工段和排胶工段效果更佳。
排水工段(可选):160~190℃,约1分钟
排胶工段(可选):320~360℃,约3分钟
熔接工段:约690℃,根据不同牌号参考以下熔接时间:
产品牌号 | B180 | B280 | B380 | B470 | B570 | B760 |
---|---|---|---|---|---|---|
熔接工艺时间 | 185秒 | 280秒 | 380秒 | 470秒 | 570秒 | 760秒 |
产品牌号 | 熔接工艺时间 |
---|---|
B180 | 185秒 |
B280 | 280秒 |
B380 | 380秒 |
470秒 | 470秒 |
B570 | 570秒 |
B760 | 760秒 |
油墨固化阶段:视材料膨胀系数匹配差异设计梯度升降温工艺,建议升降温速度温差100-120℃/30分钟。
该产品用于各种玻璃基材:玻璃幕墙、大理石条纹玻璃茶几、各种抗高温玻璃面板等
大厦玻璃幕墙
酒瓶玻璃
仿大理石钢化玻璃
燃气灶玻璃面板
