绿色环保、抗热震、耐高温、耐刮伤、耐酸碱、高附着力及高耐候性。
绿色环保
该产品属于无机玻璃态材料、环保无污染。
抗热震性
可承受500℃⇌20℃的温度剧变10次以上,不脱落、不开裂、不变色。
耐酸碱性
通过浓度10%酸碱腐蚀性液体72小时浸泡测试。
久耐高温
涂层可达800℃,>2000小时时效。
高硬耐刮
莫氏硬度>5,用刀暴力刮后无痕。
高附着力
因基材与涂料是熔接机理完成,其附着力可达30Mpa以上。
1. 涂料参数
产品外观 |
粘稠液体(颜色可调) 目前涂料颜色有蓝色/浅黄/深黄/ 铁红/绿色/黑色/白色等 |
固含量 | 68-72% |
涂层细度 | ≤35μm |
涂层施工 | 100~200目丝网/或喷涂 |
产品粘度(mPa·s) | 8000-10000 |
2. 工艺参数
施工工艺:3枪喷涂
牌号 | 烧结温度 |
耐温时效 (>2000小时) |
TN700 | 700-750°C | ≤800°C |
3. 涂层参数
涂层附着力 | 涂层硬度 | 干膜厚度 |
≥30Mpa | 莫氏>5度,>9H | 25~60μm |
以上参数仅供参考,具体以实际应用为准(因工艺和基材实况有关系)
铁基高温抗热震涂料TN700与常用铁基材料对比:
涂料类型 | 耐高温 | 耐刮伤 | 抗热震 | 耐候性 | 成本 | 附着力 |
有机硅涂料 | 差(250°C以下) | 差 | 差 | 较差 | 低 | 较好 |
水性陶瓷涂料 | 较差(400°C以下) | 差 | 较好 | 较好 | 略高 | 好 |
常规搪瓷 | 好(700℃以上) | 好 | 差 | 较好 | 低 | 好 |
TN700 | 好(700℃以上) | 好 | 好 | 好 | 中 | 好 |
传统涂层施工工艺与铁基高温抗热震涂料施工工艺对比:
新型熔接涂层工艺,大大缩短了工艺流程:
工艺对比 | 传统涂层 施工工艺 |
新型熔接 涂层工艺 |
工艺流程 | 长 | 短 |
厂房面积 | 大 | 小 |
设备 | 多 | 少 |
电耗 | 多 | 少 |
耗材 | 多 | 少 |
人工 | 多 | 少 |
成本 | 高 | 低 |
工业固废 | 多 | 多 |
危险废物 | 多 | 少 |
环保问题 | 多 | 少 |
1. 基材处理:除油、除锈和除污等。
2. 涂料预备:
可用水进行稀释至合适的施工粘度,如喷涂粘度推荐25-35S。
3. 喷涂方式:
空气喷涂:选普通喷枪(重力式、压力式、虹吸式)即可。
条件如下所示:
● 喷枪口径:0.8~1.5mm;
● 喷枪压力:2.0Kgf/cm2~4.0kgf/cm2
● 喷涂距离:15~25cm
4. 工艺:
● 喷涂环境应相对干燥,通风,无尘,降低因环境因素影响到喷涂的质量。
● 喷涂前用水将涂料稀释至合适粘度,使用100-200目丝网过滤。
● 喷涂厚度控制在30-100um。
● 喷涂时要注意涂膜均匀、平整、涂膜厚度:
过薄遮盖不好,过厚易流挂,起泡。
● 可用水清洗工具和器材。
5. 烧结工艺:

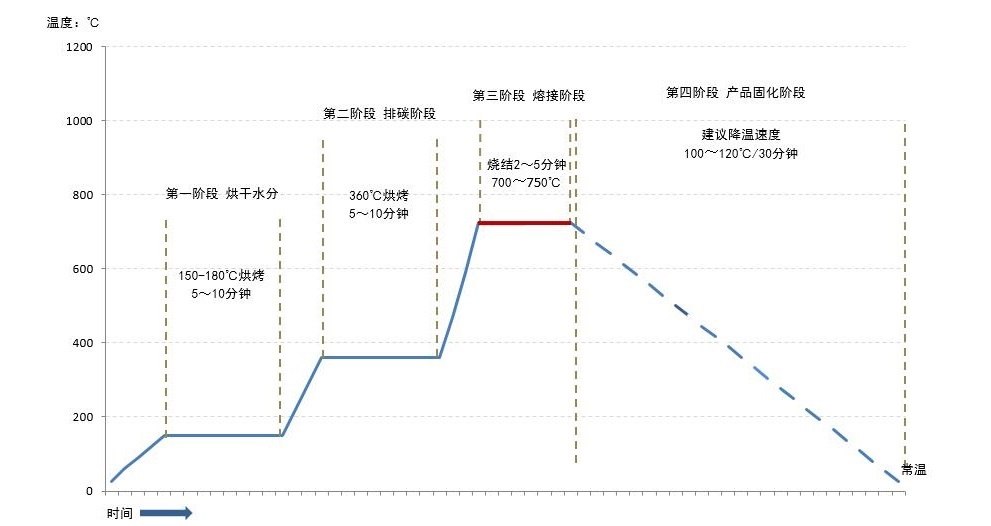

烧结过程工艺温度示意图参考
该产品用于各种铁金属基材:低碳钢、铸铁、不锈钢及铁合金等
燃气炉头
发热烤箱
高温工业窑炉
重卡发动机涂层
石墨烯油墨
铝基高温重防腐涂料
玻璃基钢化油墨
陶瓷基高温保护涂料
