可设计300°C~1380°C高温热况、<5000V击穿电压、>20MPA结合力学、>8MPA气密性、长时效稳定。

安全绝缘
高绝缘不漏电,75-80μm层厚可达20千伏安电击穿,长期使用稳定。

高温稳定
可达850℃,>2000小时时效。

绿色环保

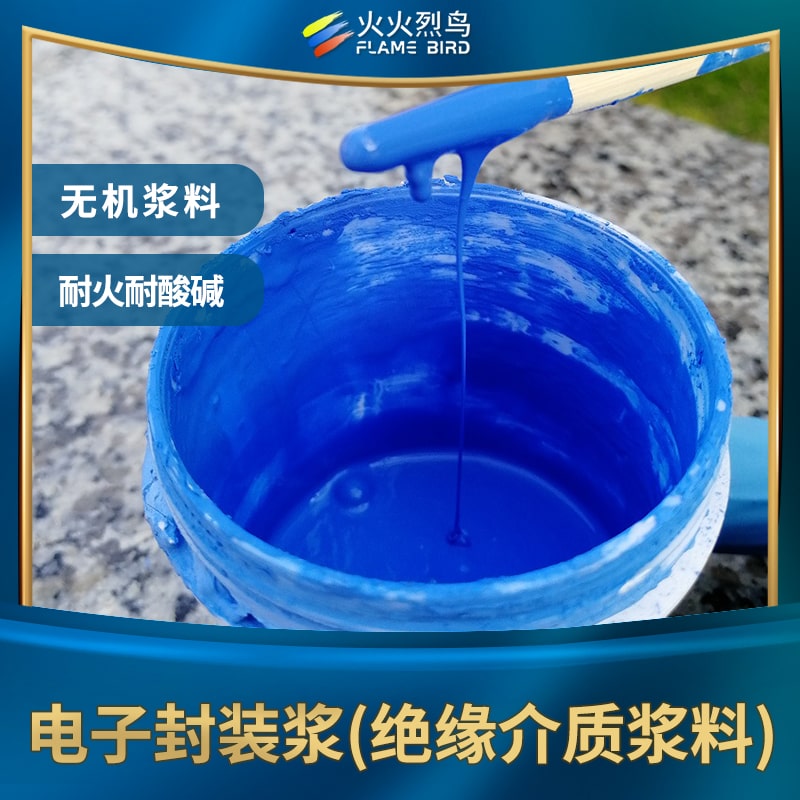

该产品属于无机玻璃态材料、环保无污染。

耐候性好
抗氧化、耐酸碱,具有在各种环境中长期稳定,使用寿命长等优势。

性能优异
硬度好,在金属、陶瓷、玻璃、云母片基材可达>30Mpa附着力。

工艺多样
可以做成各种形状结构,包括平面和圆筒等,少占空间易以设计。

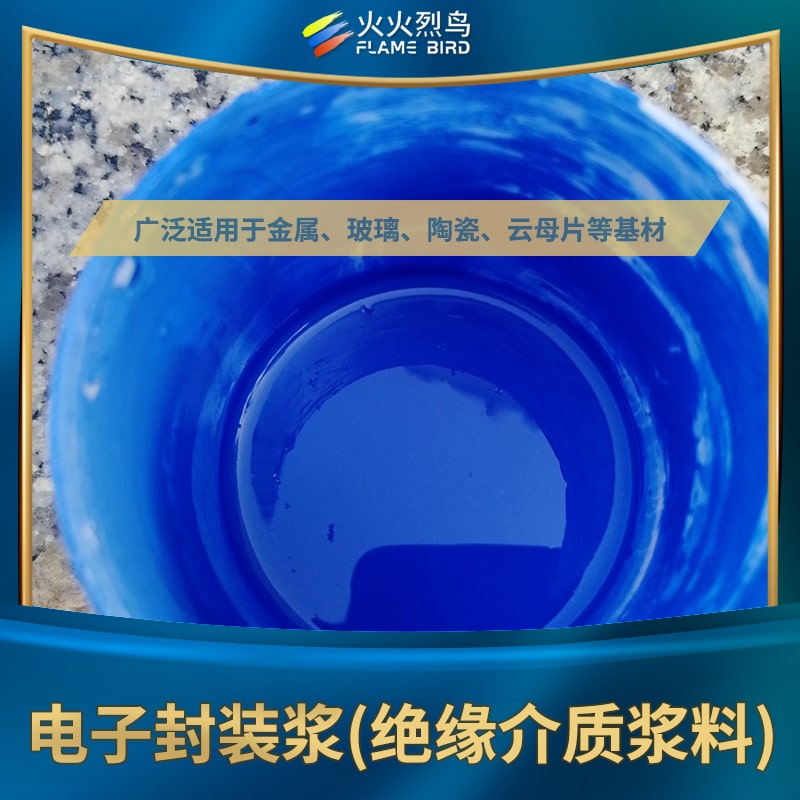

1. 浆料参数:

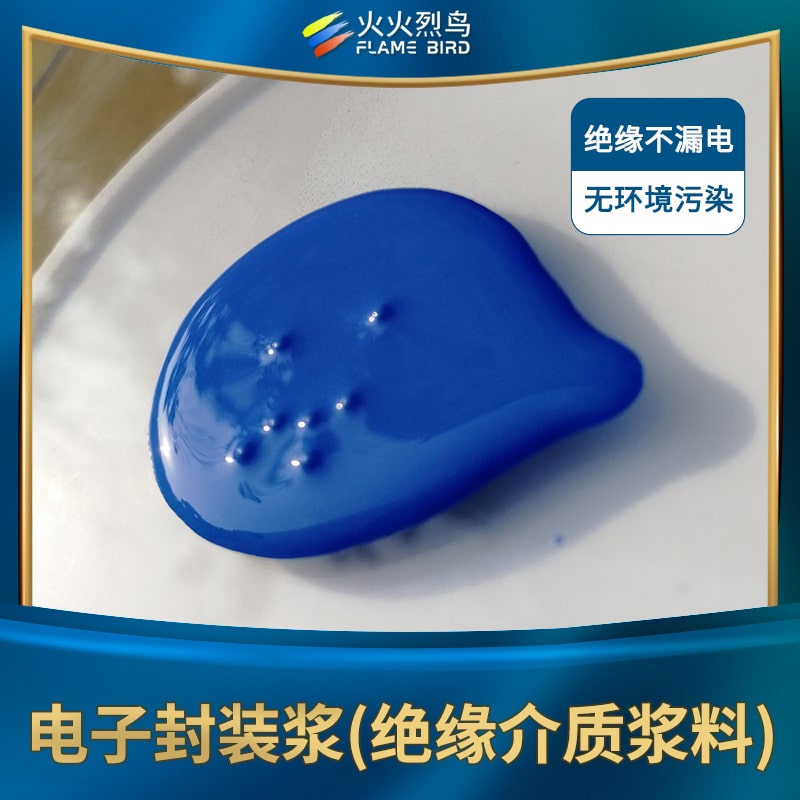

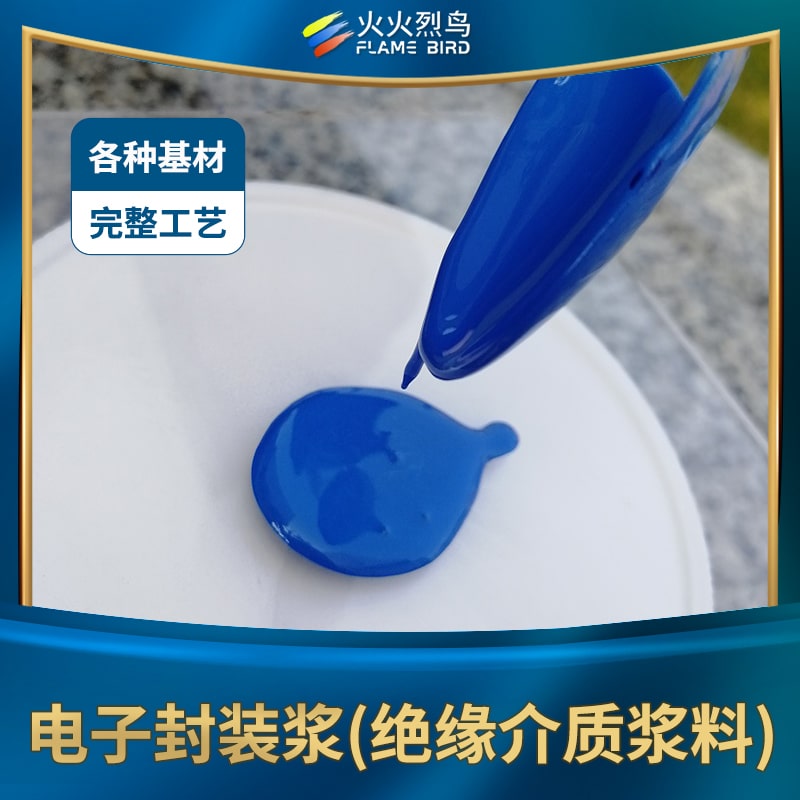

| 产品外观 | 黑色或蓝色粘稠液体 |
| 固含量 | 75~80% |
| 涂层细度 | ≤25μm |
| 丝印条件 | 100~200目丝网 |
| 产品粘度(mPa·s) | 10000-12000 |
2. 工艺参数:
| 产品牌号 | F450 | F550 | F650 | F750 | F800 | F850 |
|---|---|---|---|---|---|---|
| 干膜厚度 | 15-30μm | 75-80μm | ||||
| 烧结温度 | 460-500°C | 520-550°C | 600-650°C | 700-750°C | 750-850°C | 860-900°C |
|
耐温时效 (>2000小时) |
≤450°C | ≤550°C | ≤650°C | ≤750°C | ≤800°C | ≤850°C |
| 击穿电压 | >1800V/100μm膜厚 | >2000V/100μm膜厚 | ||||
| 产品牌号 | 干膜厚度 | 烧结温度 |
耐温时效 (>2000小时) |
击穿电压 |
|---|---|---|---|---|
| F450 | 15-30μm | 460-500°C | ≤450°C | >1800V/100μm膜 |
| F550 | 520-550°C | ≤550°C | ||
| F650 | 75-80μm | 600-650°C | ≤650°C | |
| F750 | 700-750°C | ≤750°C | >2000V/100μm膜 | |
| F800 | 750-850°C | ≤800°C | ||
| F850 | 860-900°C | ≤850°C |
3. 涂层参数:
| 涂层附着力 | 涂层硬度 | 导热系数 | 电击穿 | 涂层电阻Ω•cm |
|---|---|---|---|---|
| 30~160Mpa | 莫氏>5度,>9H | ≥1.0W/m·K | 可达20kVA | 可达1013 |
| 涂层附着力 | 30~160Mpa |
|---|---|
| 涂层硬度 | 莫氏>5度,>9H |
| 导热系数 | ≥1.0W/m·K |
| 电击穿 | 可达20kVA |
| 涂层电阻Ω•cm | 可达1013 |
以上参数仅供参考,具体以实际应用为准(因工艺和基材实况有关系)
1、工艺:
| 序号 | 工艺名称 | 应用范围 | 操作展现 |
|---|---|---|---|
| 1 | 丝网印 |
适合平板基件,选用100-200目丝网,高绝缘性及 电击穿参数可透过网孔大小和多层印刷控制层厚获得。 |
![]() |
| 2 | 喷涂 |
适合各种形状基件,高绝缘性及电击穿参数可透过 多次喷涂控制层厚获得。 |
![]() |
| 3 | 辊印刷 |
适合平板基件,高绝缘性及电击穿参数可透过多次 喷涂控制层厚获得。 |
![]() |
2、烧结工艺:
烧结过程工艺温度示意图参考

电子封装浆可广泛用于金属基板(不锈钢430、304、316,各种低碳钢,各种铸铁等)的绝缘底封和面封涂层,陶瓷、玻璃和云母的面封盖层。

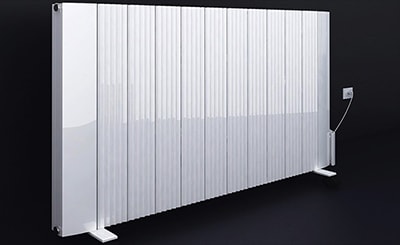

电暖气片
金属基电路板

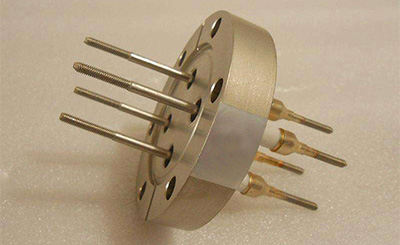

电子封装

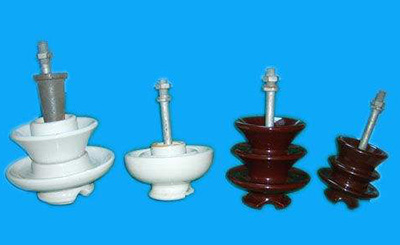

高压绝缘子
